BeschreibungWerkstoff:A: Kette Edelstahl.
B: Kette Edelstahl, Schlüsselring Edelstahl.Hinweis:Ohne Längenangabe wird jeweils 1000 mm geliefert.Zeichnungshinweis:1) gleiche Teile

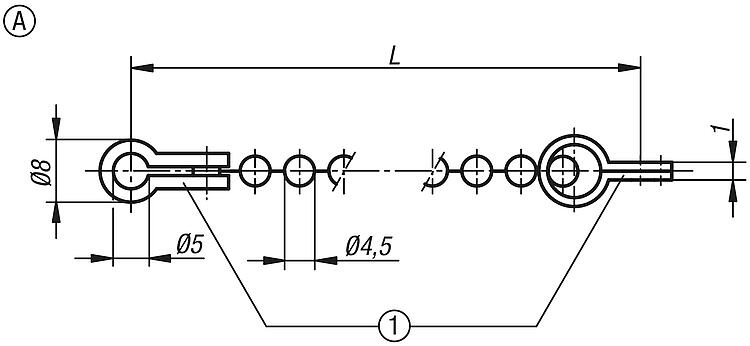

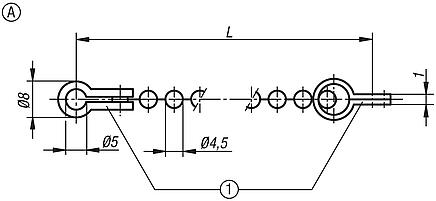

Form A: Kugelkette einfach

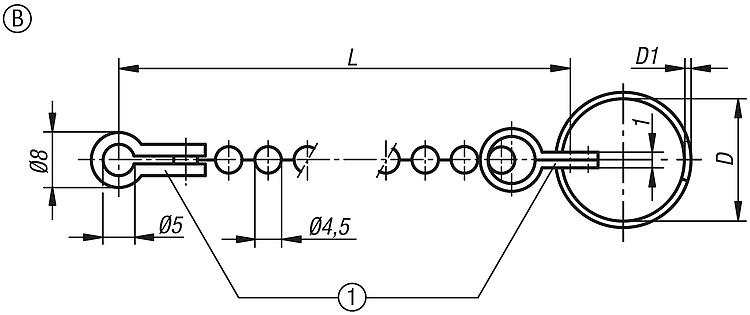

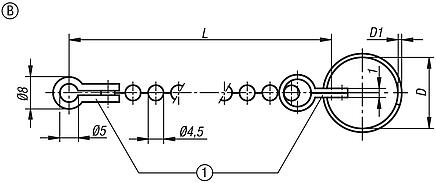

Form B: Kugelkette mit Schlüsselring DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

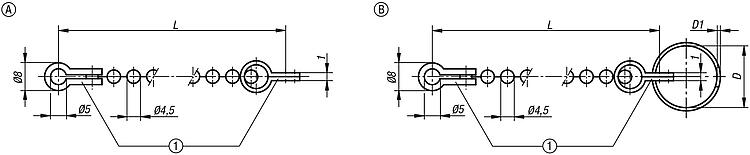

Zeichnungen (Gesamtübersicht) |
|
Kugelketten Form B, mit Schlüsselring |
mehr Info |
| Bestellnummer | Form | Ausführung 1 | Material
Grundkörper | L | D | D1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0093.115X160 | B | mit Schlüsselring | Edelstahl | 160 | 15 | 1 |  | | 2,29 € | | | B0093.115X320 | B | mit Schlüsselring | Edelstahl | 320 | 15 | 1 | | | 2,55 € | | | B0093.115X500 | B | mit Schlüsselring | Edelstahl | 500 | 15 | 1 | | | 3,10 € | | | B0093.115X1000 | B | mit Schlüsselring | Edelstahl | 1000 | 15 | 1 | | | 4,60 € | | | B0093.119X160 | B | mit Schlüsselring | Edelstahl | 160 | 19 | 1 | | | 2,33 € | | | B0093.119X320 | B | mit Schlüsselring | Edelstahl | 320 | 19 | 1 | | | 2,61 € | | | B0093.119X500 | B | mit Schlüsselring | Edelstahl | 500 | 19 | 1 | | | 3,15 € | | | B0093.119X1000 | B | mit Schlüsselring | Edelstahl | 1000 | 19 | 1 | | | 4,67 € | | | B0093.123X160 | B | mit Schlüsselring | Edelstahl | 160 | 23 | 1,2 | | | 2,39 € | | | B0093.123X320 | B | mit Schlüsselring | Edelstahl | 320 | 23 | 1,2 | | | 2,69 € | | | B0093.123X500 | B | mit Schlüsselring | Edelstahl | 500 | 23 | 1,2 | | | 3,25 € | | | B0093.123X1000 | B | mit Schlüsselring | Edelstahl | 1000 | 23 | 1,2 | | | 4,68 € | | | B0093.128X160 | B | mit Schlüsselring | Edelstahl | 160 | 28 | 1,7 | | | 2,44 € | | | B0093.128X320 | B | mit Schlüsselring | Edelstahl | 320 | 28 | 1,7 | | | 2,72 € | | | B0093.128X500 | B | mit Schlüsselring | Edelstahl | 500 | 28 | 1,7 | | | 3,30 € | | | B0093.128X1000 | B | mit Schlüsselring | Edelstahl | 1000 | 28 | 1,7 | | | 4,73 € | |
|
