B0039Federnde Seitendruckstücke |
zurück |
|
|
BeschreibungWerkstoff:Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl oder POM.Ausführung:Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.Hinweis:Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe B0043.
W und Z nach Angabe des Kunden.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

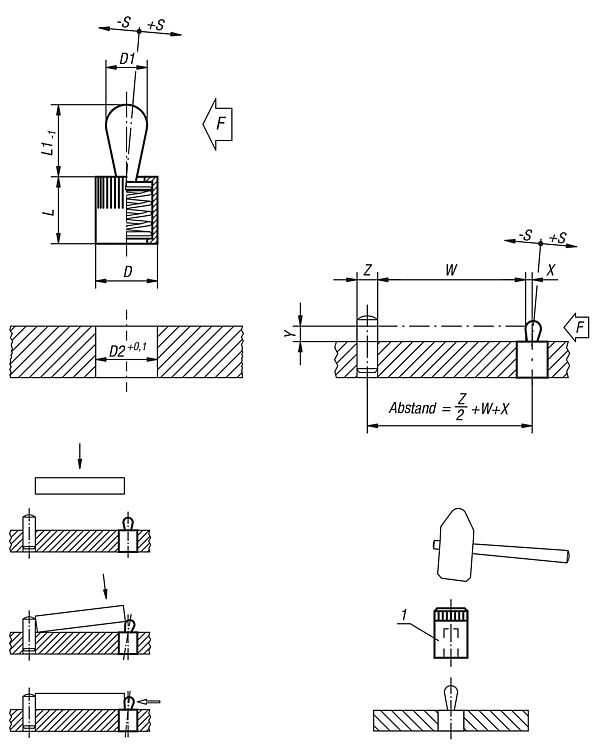

Zeichnungen (Gesamtübersicht) |
Federnde Seitendruckstücke ohne Abdichtung, Druckbolzen und Feder aus Stahl |
mehr Info |
Bestellnummer
| D | D1 | L | L1 | D2 | ±S | F
ca. N | X bei
Y = 1 | X bei
Y = 2 | X bei
Y = 3 | X bei
Y = 4,5 | X bei
Y = 6 | X bei
Y = 8 | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0039.21034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 |  |  | 3,51 € | | | B0039.21036 | 6 | 3 | 7 | 4 | 6 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 3,51 € | | | B0039.21038 | 6 | 3 | 7 | 4 | 6 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 3,51 € | | | B0039.21054 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 3,82 € | | | B0039.21056 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 3,82 € | | | B0039.21058 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 3,82 € | | | B0039.21064 | 10 | 6 | 11 | 10,7 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 4,12 € | | | B0039.21066 | 10 | 6 | 11 | 10,7 | 10 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 4,12 € | | | B0039.21068 | 10 | 6 | 11 | 10,7 | 10 | 1 | 100 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 4,12 € | | | B0039.21084 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 4,50 € | | | B0039.21086 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 4,50 € | | | B0039.21088 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 4,50 € | | | B0039.21104 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | B0044.10 | | | 4,94 € | | | B0039.21106 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 150 | - | - | - | - | - | 3,1 | B0044.10 | | | 4,94 € | | | B0039.21108 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 200 | - | - | - | - | - | 3,1 | B0044.10 | | | 4,94 € | |
|
Federnde Seitendruckstücke mit Abdichtung, Druckbolzen und Feder aus Stahl |
mehr Info |
Bestellnummer
| D | D1 | L | L1 | D2 | ±S | F
ca. N | X bei
Y = 1 | X bei
Y = 2 | X bei
Y = 3 | X bei
Y = 4,5 | X bei
Y = 6 | X bei
Y = 8 | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0039.22034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 5,04 € | | | B0039.22036 | 6 | 3 | 7 | 4 | 6 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 5,04 € | | | B0039.22038 | 6 | 3 | 7 | 4 | 6 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 5,04 € | | | B0039.22054 | 10 | 5 | 12 | 6 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 5,25 € | | | B0039.22056 | 10 | 5 | 12 | 6 | 10 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 5,25 € | | | B0039.22058 | 10 | 5 | 12 | 6 | 10 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 5,25 € | | | B0039.22064 | 10 | 6 | 12 | 10 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 5,57 € | | | B0039.22066 | 10 | 6 | 12 | 10 | 10 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 5,57 € | | | B0039.22068 | 10 | 6 | 12 | 10 | 10 | 1 | 100 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 5,57 € | | | B0039.22084 | 12 | 8 | 14 | 13 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 5,95 € | | | B0039.22086 | 12 | 8 | 14 | 13 | 12 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 5,95 € | | | B0039.22088 | 12 | 8 | 14 | 13 | 12 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 5,95 € | | | B0039.22104 | 16 | 10 | 18 | 16 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | B0044.10 | | | 6,41 € | | | B0039.22106 | 16 | 10 | 18 | 16 | 16 | 1,6 | 150 | - | - | - | - | - | 3,1 | B0044.10 | | | 6,41 € | | | B0039.22108 | 16 | 10 | 18 | 16 | 16 | 1,6 | 200 | - | - | - | - | - | 3,1 | B0044.10 | | | 6,41 € | |
|
Federnde Seitendruckstücke ohne Abdichtung, Druckbolzen aus POM, Feder aus Stahl |
mehr Info |
Bestellnummer
| D | D1 | L | L1 | D2 | ±S | F
ca. N | X bei
Y = 1 | X bei
Y = 2 | X bei
Y = 3 | X bei
Y = 4,5 | X bei
Y = 6 | X bei
Y = 8 | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0039.71034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 3,51 € | | | B0039.71054 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 3,82 € | | | B0039.71064 | 10 | 6 | 11 | 10,7 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 4,12 € | | | B0039.71084 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 4,50 € | | | B0039.71104 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | B0044.10 | | | 4,94 € | |
|
Federnde Seitendruckstücke mit Abdichtung, Druckbolzen aus POM, Feder aus Stahl |
mehr Info |
Bestellnummer
| D | D1 | L | L1 | D2 | ±S | F
ca. N | X bei
Y = 1 | X bei
Y = 2 | X bei
Y = 3 | X bei
Y = 4,5 | X bei
Y = 6 | X bei
Y = 8 | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| B0039.72034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | B0044.03 | | | 5,04 € | | | B0039.72054 | 10 | 5 | 12 | 6 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | B0044.05 | | | 5,25 € | | | B0039.72064 | 10 | 6 | 12 | 10 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | B0044.05 | | | 5,57 € | | | B0039.72084 | 12 | 8 | 14 | 13 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | B0044.08 | | | 5,95 € | | | B0039.72104 | 16 | 10 | 18 | 16 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | B0044.10 | | | 6,41 € | |
|
